Q647F氣動固定球閥
產品概況
產品型號：Q647F
公稱通徑：DN50~500mm
公稱壓力：PN1.6~6.4MPa
適用溫度：-28℃～300℃
適用介質：水、蒸汽、油品、硝酸類、醋酸類
驅動方式：手動、氣動
結構長度按：GB1221-89
法蘭尺寸按：GB9113、JB79-59
檢驗試驗按：JB/T9092-99
Q647F氣動固定球閥概述
百鋼閥門集團生產銷售的Q647F氣動固定球閥，氣動球閥，球閥是雙向閥，流向無限制。中法蘭用螺柱連接，上下閥桿均設有滑動軸承，減少磨擦，使用操作省力、平穩。在正常情況下：壓力低時閥座密封依靠彈簧預緊力使閥座緊貼球體達到密封，壓力高時，在閥座上形成活塞效應，在上游介質壓力作用下，使閥座壓緊球體達到密封、氣動固定球閥，氣動球閥，球閥廣泛應用于過程控制系統實現開或關。
Q647F氣動固定球閥技術參數
| 閥類 | 傳動方式 | 連結形式 | 結構形式 | 密封面 | 公稱壓力（MPa） | 閥體材料 |
| 球閥 |
6-氣動 6s-氣動帶手動 |
4-法蘭式 |
固定球直通 |
F-氟塑料 H-合金鋼 PPL |
1.6 2.5 4.0 6.4 |
按表內閥體 材料代號 |
| 公稱通徑DN（mm） | 50-500 | |||||
| 材料代號 | C | P | R | |||
| 主要零件 | 閥體 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | ||
| 球板 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |||
| 閥桿 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |||
| 密封圈 | 增強聚四氟乙烯 對位聚笨 | |||||
| 填料 | 聚四氟乙烯 柔性石墨 | |||||
|
適 用 工 況 |
適用介質 | 水、蒸汽、油品 | 硝酸類 | 醋酸類 | ||
| 適用溫度 | -28℃～300℃ | |||||
| 控制型式 | 雙作用/單作用 | |||||
| 作用型式 | 切斷/調節 | |||||
| 輸入信號 | 電信號：0～10mA、-4～10mA 氣信號20～100kPa | |||||
| 回信電壓 | AC220V/DC24V | |||||
| 工作介質 | 凈化壓縮壓氣 | |||||
| 執行器 | 型號 | GT系列、HY系列、AW系列、ZSH系列等 | ||||
| 氣源壓力 | 0.4～0.7MPa | |||||

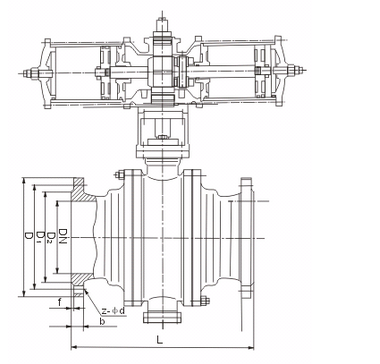

Q647F氣動固定球閥安裝尺寸表
| 公稱通徑DN（mm） | 尺 寸 | 執行器型號 | ||||||||||||||
| 1.6MPa | 2.5MPa | 4.0MPa | ||||||||||||||
| L | D | D1 | B | Z-φD | L | D | D1 | B | Z-φD | L | D | D1 | B | Z-φD | ||
| 50 | 203 | 160 | 125 | 16 | 4-18 | 216 | 160 | 125 | 20 | 4-18 | 216 | 160 | 125 | 20 | 4-18 |
可選配GTD/GTE、 AW/AWS、HY、 ZSH系列執行器 （以上選配僅供參選 具體選用根據實際要求） |
| 65 | 222 | 180 | 146 | 18 | 4-18 | 241 | 180 | 145 | 22 | 8-18 | 241 | 180 | 145 | 22 | 8-18 | |
| 80 | 241 | 195 | 160 | 20 | 8-18 | 283 | 195 | 160 | 22 | 8-18 | 283 | 195 | 160 | 22 | 8-18 | |
| 100 | 305 | 215 | 180 | 20 | 8-18 | 305 | 230 | 190 | 24 | 8-23 | 305 | 230 | 190 | 24 | 8-23 | |
| 125 | 356 | 245 | 210 | 22 | 8-18 | 381 | 270 | 220 | 28 | 8-25 | 381 | 270 | 220 | 28 | 8-25 | |
| 150 | 394 | 280 | 240 | 24 | 8-23 | 403 | 300 | 250 | 30 | 8-25 | 403 | 300 | 250 | 30 | 8-25 | |
| 200 | 457 | 335 | 295 | 26 | 12-23 | 502 | 360 | 310 | 34 | 12-25 | 502 | 375 | 320 | 38 | 12-30 | |
| 250 | 533 | 405 | 355 | 30 | 12-25 | 586 | 425 | 370 | 36 | 12-30 |
|
|
|
|
|
|
| 300 | 610 | 460 | 410 | 30 | 12-25 | 648 | 485 | 430 | 40 | 16-30 |
|
|
|
|
|
|
| 350 | 686 | 520 | 470 | 34 | 16-25 | 762 | 550 | 490 | 44 | 16-34 |
|
|
|
|
|
|
| 400 | 762 | 580 | 525 | 36 | 16-30 | 838 | 610 | 550 | 48 | 16-34 |
|
|
|
|
|
|
| 450 | 864 | 640 | 585 | 40 | 20-30 | 914 | 660 | 600 | 50 | 20-34 |
|
|
|
|
|
|
| 500 | 914 | 705 | 650 | 44 | 20-34 | 991 | 730 | 660 | 52 | 20-41 | ||||||
